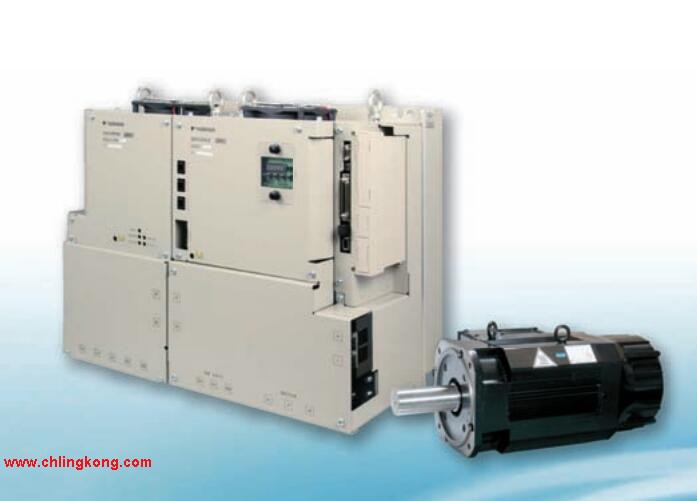

Σ-v系列伺服單元SGDV型。
最大適用電機容量：2kw。
電源電壓：三相AC400V。
設計順序：B型。
接口：MECHATROLINK-Ⅲ通信指令型（直線伺服電機用）SGMVV-2BDDB6F。
選配（硬件）：涂漆處理。
實現實時通信
以最大的傳送速度100Mbps和可設定的通信周期125s～4ms，實現了多62站的高速控制SGMVV-2BDDB6F
通過通信速度的高速化，可實時收發各種控制用信息SGMVV-2BDDB6F。
為節省成本做貢獻
條通信線路最多可連接62站，可大幅削減配線成本和時間。
上位控制器的指令連接器僅需1個，
而且無需速度/轉矩指令用D/A轉換器或位置指令用脈沖發生器。
實現了高精度的運動控制
除了轉矩、位置和速度控制，還可實現精度要求極高的同步相位控制SGMVV-2BDDB6F。
由于可在線切換控制模式，因此可更有效、平滑地實現復雜的機械動作。Σ-V系列伺服電機SGMGV型。
額定輸出：850W(0.85kw)。
電源電壓：AC400V。
串行編碼器：20位增量型（標準）。
設計順序：標準（螺栓為銀色）。
軸端：直軸、不帶鍵槽（標準）。
選配：帶油封、帶保持制動器（DC90V）大容量伺服電機。
各種機械的進給軸驅動用（高速進給）。
品種齊全（300W～15kW，帶保持制動器）。
配備有高分辨率串行編碼器（20位）。
標準采用IP67。
用途示例：
機床。
傳送機械。
搬運機械。
食品加工機械。
額定值和規格：
額定時間∶連續。
振動等級∶V15。
絕緣電阻∶DC500V，10MΩ以上大容量伺服電機。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級∶F。
絕緣耐壓∶AC1500V 1分鐘（200V級），AC1800V 1分鐘（400V級）。
保護方式∶全封閉自冷式IP67（軸貫通部分除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針?lè)较颍–CW）旋轉大容量伺服電機。伺服電機SGMGH型。
額定轉速：1500r/min。
功率：2.9kw。
電源電壓：三相AC200V。
串行編碼器：17位相對值。
設計順序：A。
軸端：錐度1/10，帶平行鍵。
選購件：帶油封、DC24V制動。
高速進給系列：無負載時亦需高速運轉的場合。
主回路與控制回路的電源完全分離，
報警時可只關斷主回路電源，容易維護。
參數設定器內置。
由伺服驅動器本體可直接輸入?yún)?shù)。
節省配線。
采用了串行編碼器，編碼器配線數比原產品減少了1/2。
多合一控制：利用參數切換可別使用轉矩、位置、速度控制。安全模塊。
最大適用電機容量：1.0kw。
電源電壓：三相AC400V。
接口：模擬量電壓、脈沖序列指令型（旋轉型伺服電機用）。
設計順序：A。
硬件規格：基座安裝型（標準）。
選配（軟件）：無選配（標準）。
選配（參數）：無選配（標準）。
選配模塊：安全模塊。
歐洲EC標準 ：依據機械指令的整合標準EN ISO13849-1，
配備個別標準IEC 61800-5-2 規定的安全功能的安全模塊。
通過與SGDV 型伺服單元的組合，實現了符合行業需求的機械系統最佳安全設計。
適用于AC 伺服驅動，擁有國際標準IEC61800-5-2 規定的下列安全功能（日本國內首家家）安川SGMVV-2BDDB6F。
可輕松實現機械系統的最佳安全設計。
Safe Torrque Off（ STO）
Saafe Stop 1（ SS1）
Safe Stop 2（ SS2））
Safely Limited Speed（ SLS）
裝備2種安全功能，可分別別設定（分配）安全功能安川SGMVV-2BDDB6F直流 伺服電機。
此外，還可通過參數變更監視時間等項目。
采用附帶的伺服單元用安全模塊，使系統構成得以簡化和小型化。
SGMVV-2BDDB6F操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=SGMVV-2BDDB6F&select=5
