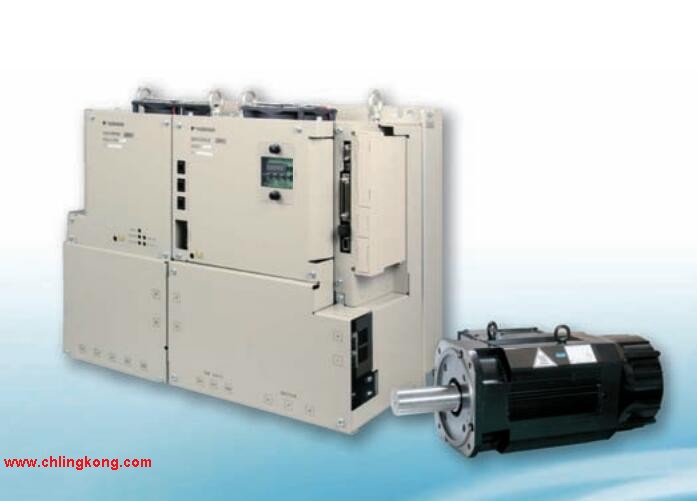

Σ-V系列伺服電機SGMGV型。
額定輸出：15kw。
電源電壓：AC400V。
串行編碼器：20位增量型（標準）。
設計順序：標準。
軸端：直軸、帶鍵槽、帶螺孔（選配）SGMVV-3GADB6F。
選配：帶油封。
各種機械的進給軸驅動用（高速進給）。
品種齊全（300W～15kW，帶保持制動器）。
配備有高分辨率串行編碼器（20位）SGMVV-3GADB6F
標準采用IP67SGMVV-3GADB6F。
用途示例：
機床。
傳送機械。
搬運機械。
食品加工機械。
額定值和規格：
額定時間∶連續。
振動等級∶V15。
絕緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。
安裝方式∶法蘭式SGMVV-3GADB6F。
耐熱等級∶F。
絕緣耐壓∶AC1500V 1分鐘（200V級），AC1800V 1分鐘（400V級）。
保護方式∶全封閉自冷式IP67（軸貫通部分除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針方向（CCW）旋轉。直驅型伺服電機SGMCV型。
額定轉矩：15N·m。
伺服電機外徑尺寸：φ135mm。
串行編碼器：22位（單圈絕對值編碼器）原裝安川SGMVV-3GADB6F。
設計順序：A。
法蘭：反向負載側。
選購件：高機械精度（軸偏移、面偏移0.01mm）。
在不帶減速機的狀態下直接驅動負載。
可實現從低速至高速的強力平滑運行
（瞬時最大轉矩: 12～75N·m，最高轉速: 500～600r/min）。
利用22位高分辨率編碼器，可進行高精度的分度原裝安川SGMVV-3GADB6F。
采用中空結構，便于接線、配管。
用途示例：
半導體制造裝置。
液晶電路板制造裝置。
各種檢查、試驗裝置。
電子元件封裝機。
C信息處理器。
C檢查設備。
各種自動化機械。
機械手。伺服電機SGMGH型。
額定轉速：1500r/min。
功率：0.45kw。
電源電壓：三相AC200V原裝安川SGMVV-3GADB6F。
串行編碼器：17位相對值。
設計順序：A。
軸端：直軸帶鍵帶螺孔。
選購件：帶DC24V制動。
高速進給系列：無負載時亦需高速運轉的場合。
主回路與控制回路的電源完全分離，
報警時可只關斷主回路電源，容易維護。
參數設定器內置。
由伺服驅動器本體可直接輸入?yún)?shù)。
節省配線。
采用了串行編碼器，編碼器配線數比原產品減少了1/2。
多合一控制：利用參數切換可別使用轉矩、位置、速度控制。伺服電機SGMGH型。
額定轉速：1000r/min。
功率：0.3kw。
電源電壓：三相AC200V。
串行編碼器：17位絕對值。
設計順序：BB線性伺服馬達。
軸端：錐度1/10，帶平行鍵。
選購件：帶油封、DC224V制動。
高高速進給系列：無負載時亦需高速運轉的場合大容量伺服電機。
主回路與控制回路的電源完全分離，
報警時可可只關斷主回路電源，容易維護。
參數設定器內置。
由伺服驅動器本體可直接輸入?yún)?shù)。線性伺服馬達。
節省配線。
采用了串行編碼器，編碼器配線數比原產品減少了1/2。
多合一控制：利用參數切換可別使用轉矩、位置、速度控制。
SGMVV-3GADB6F操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=SGMVV-3GADB6F&select=5
