電纜長度：10m。
擴展連接電纜連接CPU底板至擴展底板或裝一個擴展底板連接至另一個擴展底板。
下列五種型號I/O連接電纜可供選用。
在一個網絡中，I/O連接電纜總長度最多只能12米歐姆龍擴展 i/o單元 cpiw-。
C200H-CN311(30cm)，
C200H-CN711(70cm)，
C200H-CN221(200cm)，
C200H-CN521(500cm)，

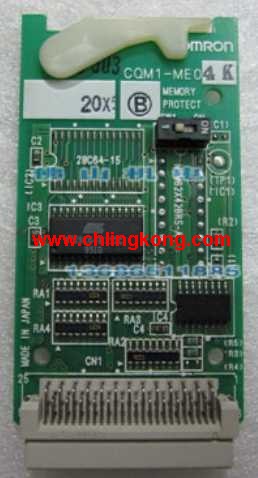

C200H-CN131(1000cm)CQM1-ME04K一個RS-232C端口和一個RS-422/485端口歐姆龍擴展 i/o單元 cpiw-。
僅單元版本1.2或以上的串行通信板/單元支持串行網關功能。
僅單元版本1.2或以上的串行通信支持串行通信單元的無協議功能。
另外，CPU單元必須為單元版本3.0或更高。
僅單元版本1.3或以上的串行通信板/單元支持Modbus-RTU從站功能歐姆龍擴展 i/o單元 cpiw-。
可將一個板安裝在CPU單元的內插板凹槽中。
使用NT-AL001 Link Adapter時 每個額外消耗0.15A。輸出點數：8點、源型。
額定電壓：DC24V。
最大負載電流：2A/點8A/單元。
外部連接：可卸端子塊、負載短路保護、斷線檢測、報警CQM1-ME04K。
用于高速輸出和不同應用的各種基本輸出單元。
這些輸出單元從CPU單元接收輸出指令的結果并執行外部設備的ON/OFF控制。
高速輸出型號CJ1W-OD213和CJ1W-OD234可以幫助提高系統總處理能力。
提供了高速輸出型號以滿足各種應用。
ON響應時間：15μs，OFF響應時間：80μs
輸出單元具有三種輸出類型中的任何一種：繼電器接點輸出、三端雙向輸出或晶體管輸出CQM1-ME04K。
對于晶體管輸出，可在漏型輸出或源型輸出中進行選擇。
還提供具有負載短路保護的輸出單元。*1
選擇每個應用的最佳接口：Fujitsu連接器或MIL連接器CQM1-ME04K。*2
提供了各種連接器-端子塊轉換單元，使您可以方便地對外部輸出設備進行布線。
*1.以下單元具有負載短路保護：CJ1W-OC202、CJ1W-OD204、CJ1W-OD212和CJ1W-OD232。
*2.可用于具有32點輸出或64點輸出的型號。輸出信號范圍：電壓-10-10V 電流0-20mA。
分辨率：電壓1/4096 電流1/2048。
轉換速度：0.5ms/2點。
CQM1-DA021該單元提供了2路數模轉換，
其D/A轉換速度是0.5ms/2點。
需與電源單元一起使用。回路數：2回路。
溫度傳感器輸入：熱電偶輸入（R、S、K、J、T、E、B、N、L、U）。
控制輸出：加熱 ：電流輸出（線性） 冷卻 ：集電極開路NPN輸出（脈沖）。
熱/冷溫度控制單元用一個單元實現二個回路的冷卻/加熱控制。
熱/冷溫度控制單元用所連接的的溫度傳感器（熱電偶或熱電阻）測量物體體的溫度，
并按預置的控制模式進行加熱和冷卻歐姆龍EEPROM內存卡。
采用先進的PIDDD和自適應性能獲得穩定的溫度控制歐姆龍擴展 i/o單元 cpiw-。
可以選擇ON/OFF控制。
一個單元有二個熱/冷控制回路。
加熱器燒斷可利用最小2.5A電流差快速檢測，
加速器燒斷檢測設定范圍0.1~49.9A，有助于故障快速排除。
CQM1-ME04K操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=CQM1-ME04K&select=5
