內存容量：10K步。
高速計數器 ：100kHz 4軸。
脈沖輸出：100kHz 2軸。
(僅限晶體管型)。
電源：DC電源。
輸出形式：晶體管(源型)。
輸入：24點歐姆龍c500。
輸出：16點。
標配Ethernet通信功能的CP1L-EM型，CP1L-EL型。
脈沖輸出功能 標配2軸，在高精度的定位控制中發揮巨大威力CS1W-MD291
高速計數器功能 標配單相4軸，只需1臺即可輕松實現多軸控制歐姆龍c500。
中斷輸入功能 最多配備6點，憑借指令的高速處理，有助于整個裝置的高速化。
串行通信功能 最多支持2個端口，可根據選項板任意選擇RS-232C、RS-485。
配備外設USB端口的CP1L-M型，CP1L-L型。
也可利用結構化文本(ST)語言簡單運行運算功能。
可使用CP1W系列的單元，擴展性超群歐姆龍c500。
可利用LCD顯示設定功能輕松維護和調試(利用選項板實現)。輸出點數：8點。
開關容量：AC250V，1.2A以下。
所需字數：1字。
將單元安裝到CPU裝置時，最多可控制960點。
CS1提高高級空間效率。只需將10個基本I/O單元(各96個I/O點)安裝到CPU裝置，
即可控制多達960個I/O點CS1W-MD291?；蛘?，通過按住五個模擬量輸入單元和五個模擬量輸出單元，
也可控制多達80個模擬量I/O點。
提高了數據鏈接、遠程I/O通信和協議宏的刷新性能。
以前，僅在執行指令后的I/O刷新期間，CPU總線單元才會發生I/O刷新。
但是，借助新CS1，通過使用DLNK指令，可立即刷新I/OCS1W-MD291。
立即刷新特定于CPU總線單元的過程意味著可提高CPU總線單元的刷新響應性，
如執行指令時用于數據鏈接和DeviceNet遠程I/O通信和分配的CIO區/DM區字的過程。通信接口：兩個RS-232C端口CS1W-MD291。
以下功能可為帶有CJ-system的每個端口選擇：
協議宏。
上位鏈接。
NT鏈接(1:N模式)。
串行網關。
無協議 3。
MODBUS-RTU從站。
可為帶有NJ系統的每個端口選擇以下功能：
協議宏。
串行網關。
無協議 3。
MODBUS-RTU從站。
支持與外部設備高速連接的串行通信單元
每個串行通信單元都提供了兩個串行通信端口： RS-232C 和RS-422A/485，
并且可分別為協議宏、上位鏈接、 NT鏈接、串行網關和無協議中的每個端口設定串行通信方式。
向CPU裝置或擴展裝置安裝最多16個CPU總線單元 （包括這些串行通信單元）可創建帶有最多32個串行通信端口的系統。
將NT-AL001RS-232C/RS-442A鏈接適配器連接到RS-232C端口以啟用1:N通信。
通過CJ1W-SCU@2，您可以使用更快的通信速度 （最多230.4kbps）和更快的CPU單元數據傳送，以連接到高速外部設備。MIL連接器類型。
垂直類型。
16點輸入/16點輸出。
PNP類型。
MIL連接器通過分支電纜擴展I/O接口選購件，
既包括多個I/O點到板卡 的集合連接，
也包括到傳傳動器的直接連接。歐姆龍DC輸入/晶體管輸出單元。
超小從站具有32個點和一個MIL連接器（寬35mm×厚60mm×高80mm）。


多個I/O點的聚合實現到傳動器和板卡的連接歐姆龍c500。
通信單元和I/O單元之間的連接器接口大大減少了配線需要的工時。
DIN軌道和金屬夾具便于靈活安裝。
可以收集運行狀態和設備衰退等各種維護數據以改善生產效率。

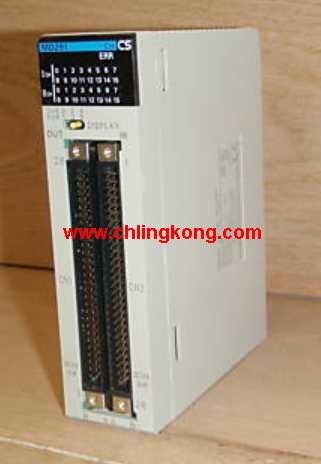

CS1W-MD291操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=CS1W-MD291&select=5
