全閉環模塊。
最大適用電機容量：0.75kw。
電源電壓：?jiǎn)蜗郃C100V。
接口：模擬量電壓、脈沖序列指令型（旋轉型伺服電機用）。
設計順序：A。
硬件規格：基座安裝型（標準）安川sgmjv。
選配（軟件）：無選配（標準）。
選配（參數）：無選配（標準）。
選配模塊：全閉環模塊。

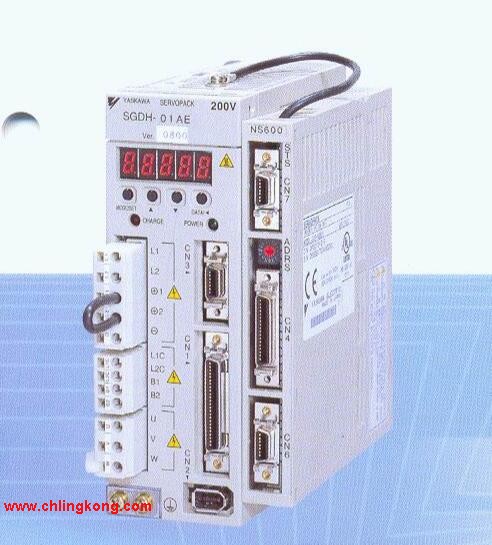

全閉環控制旋轉型伺服電機時，需使用全閉環模塊SGDH-01AE
請安裝在各類伺服單元上安川sgmjv。
利用安裝在機械側的外部編碼器（直線光柵尺）等檢出器輸出的位置反饋信號，實現高精度、高響應性定位。
可對應高分辨率的外部編碼器（直線光柵尺）。Σ-V系列伺服電機SGMGV型。
額定輸出：5.5kw。
電源電壓：AC400V安川sgmjv。
串行編碼器：20位絕對值型（標準）。
設計順序：標準。
軸端：直軸、不帶鍵槽（標準）。
選配：帶油封、帶保持制動器(DC24V）。
各種機械的進給軸驅動用（高速進給）。
品種齊全（300W～15kW，帶保持制動器）。
配備有高分辨率串行編碼器（20位）。
標準采用IP67。
用途示例：
機床。
傳送機械。
搬運機械。
食品加工機械。
額定值和規格：
額定時間∶連續。
振動等級∶V15高性能伺服驅動器。
絕緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級∶F。
絕緣耐壓∶AC1500V 1分鐘（200V級），AC1800V 1分鐘（400V級）。
保護方式∶全封閉自冷式IP67（軸貫通部分除外）。
使用環境濕度∶20～80%（不得結露）高性能伺服驅動器。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針方向（CCW）旋轉。裝備DeviceNet通信功能型伺服單元（伺服控制電源驅動型）（套件型號）
最大適用電機容量：3.0kw。
電源電壓：三相AC400V。
接口：指令選配安裝型（直線伺服電機用）。
選配（硬件）：涂漆處理。
選配（軟件）：標準高性能伺服驅動器。
選配（參數）：標準。
選配模塊：DeviceNet模塊（伺服控制電源驅動型）。
依據開放式現場網絡 DeviceNet 的通信規格。
用裝配了 DeviceNet 的上位控制器和 v的組合可以簡單地實行運動控制。
可以利用市售的豐富的 DeviceNet 支持軟件。
可用上位控制器管理伺服信息。
通過網絡從上位控制器監視伺服驅動器的運行狀況、警報信息。
用上位控制器來管理伺服信息，從而提高了維護性（短縮調試時間，提高維護作業效率）。
節省接線，降低了成本并提高了可靠性。
由于上位控制器和伺服單元之間的通過通信網絡來連接，因此大幅度節省了接線。
內置豐富的定位功能。
可從上位控制器（ PLC 或電腦）簡單地進行各種定位動作。
配備有單純定位、原點復歸、連續旋轉動作、連續旋轉動作的定位、程序運行等豐富的定位功能。安全模塊。
最大適用電機容量：1.0kw。
電源電壓：三相AC200V。
接口：MECHATROLINK- Ⅲ通信指令型（旋轉型伺服電機用）。
設計順序：A。
硬件規格：基座安裝型（標準）。
選配（軟件）：無選配（標準）。
選配（參數）：無選配（標準）。
選配模塊：安全模塊。
歐洲EC標準 ：依據機械指令的整合標準EN ISO13849-1，
配備個別標準IEC 61800-5-2 規定的安全功能的安全模塊。
通過與SGDV 型伺服單元的組合，實現了符合行業需求的機械系統最佳安全設計。
適用于AC 伺服驅動，擁有國際標準IEC61800-5-2 規定的下列安全功能（日本國內首家家）SGDH-01AE。
可輕松實現機械系統的最佳安全設計。
Safe Torrque Off（ SSTO）
Safe Stop 1（ SS1）
Safe Stop 2（ SS2））
Safely Limited Speed（ SLS）
裝備2種安全功能，可分別別設定（分配）安全功能SGDH-01AE安川SGDH-01AE。
此外，還可通過參數變更監視時間等項目。
采用附帶的伺服單元用安全模塊，使系統構成得以簡化和小型化。
SGDH-01AE操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=SGDH-01AE&select=5
