單軸伺服驅動器SGD7S。
最大適用電機容量：6.0kW。
電壓：三相AC200V。
接口：MECHATROLINK-III通信指令型（中國市場是RJ-45連接器）SGDH-1ADE。??
設計順序：A。
硬件選購件：機架安裝規格。
有助于超高速、超精密控制的伺服性能。
最大限度發揮裝置性能，解決課題。

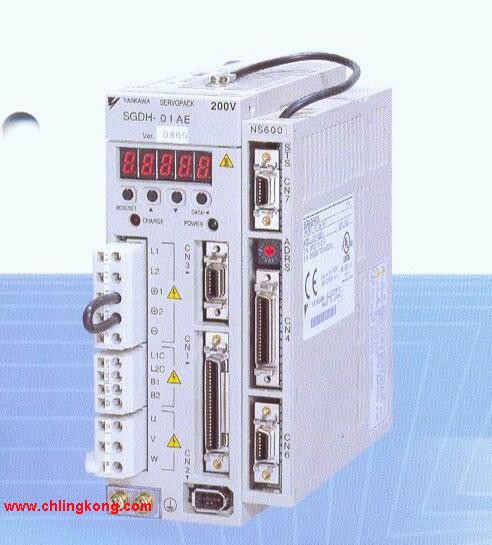

單軸伺服單元SGDH-1ADE
速度頻率響應3.1kHzSGDH-1ADE。
最佳用途：依次發布EX/FT規格。
振動抑制功能強化。
對于無法提高速度環增益的機械，
仍可通過電機的齒槽效應降低速度脈動。
可平穩驅動。大容量SGMVV型伺服電機。
額定輸出：22KW。
電壓：三相AC200V。
串行編碼器：20位絕對值型SGDH-1ADE。
額定轉速：800r/min。
主要機械構造：支腳安裝型、直軸端（不帶鍵槽與螺孔）。
選購件：帶保持制動器（DC90V）、帶塵封。
使用小型、低慣量伺服電機，也能充分發揮機械的強力性能。
新機型SGMVV型備有額定輸出22~55KW、額客轉速800r/min和1500r/min的產品。
安裝電機后相立即開始運行。
即使不進行伺服調整，但只要轉動慣量處在允許范圍內，
即使負載發生變化，也可以穩定地進行驅動，而不會發生振動高性能伺服驅動器。Σ-V系列伺服電機SGMGV型。
額定輸出：11kw。
電源電壓：AC400V。
串行編碼器：20位絕對值型（標準）。
設計順序：標準（螺栓為銀色）。
軸端：直軸、帶鍵槽、帶螺孔（選配）。
選配：帶保持制動器（DC24V）。
各種機械的進給軸驅動用（高速進給）高性能伺服驅動器。
品種齊全（300W～15kW，帶保持制動器）。
配備有高分辨率串行編碼器（20位）。
標準采用IP67。
用途示例：
機床。
傳送機械。
搬運機械。
食品加工機械。
額定值和規格：
額定時間∶連續。
振動等級∶V15。
絕緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C高性能伺服驅動器。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級∶F。
絕緣耐壓∶AC1500V 1分鐘（200V級），AC1800V 1分鐘（400V級）。
保護方式∶全封閉自冷式IP67（軸貫通部分除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針方向（CCW）旋轉。直驅伺服電機SGMCS中容量型。
額定轉矩：110N·m。
伺服電機外徑尺寸：280mm。
串行編碼器：20位增量型（選配）。
設計順序：伺服電機外徑尺寸記號為M、 N的機型。
法蘭規格：C face，反向負載側。
選配規格：不帶選配。
在不帶減速機的狀態下直接驅動負載
可實現從低速至高速的強力平滑運行
（瞬時最大轉矩∶6～600N·m，最高轉速∶250～500r/min）。
利用20 位高分辨率編碼器，可進行高精度的分度。
采用中空構造，便于接線、配管。
用途示例：
半導體制造設備。
液晶電路板制造設備。
各種檢查、試驗設備。
電子零件封裝機。
IC信息處理器。
IC檢查設備。
各種自動化機械。
機器人。
中容量額定值和規格：
額定時間∶連續。
振動等等級∶V15安川SGDH-1ADE。
絕緣電阻∶DC500V，10MΩ以上。
使用用環境溫度∶0～40°C。安川伺服模塊。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級∶A。
絕緣耐壓∶AC11500V 1分鐘。
保護方式∶全封閉自冷式IP42（輸出軸旋轉部間隙除外）。
使使用環境濕度∶20～80%（不得結露）安川SGDH-1ADE。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針方向（CCW）旋轉。
SGDH-1ADE操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=SGDH-1ADE&select=5
