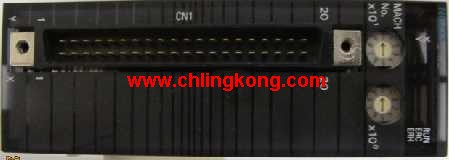

CJ1W-NC213 歐姆龍CJ1W-NC213
品牌:
歐姆龍
產品名稱: 位置控制單元
型號: CJ1W-NC213
軸數：2軸。
控制輸出I/F：脈沖串集電極開路輸出型。
1、2或4軸的高速度、定位
多樣的功能和優越的性能鑄造緊湊型的設備
此款相當節約空間的位置控制單元(PCU)具有緊湊的
尺寸31×90mm（寬×高），可支持多4軸電機控制。
兩種類型可供選擇：集電極開路輸出和線性驅動器。
因?yàn)榧姌O開路輸出和線性驅動器均針對1、2和4軸型號，
所以可以手頭的應用選擇合適的型號。
定位在從可編程控制器接收指令后2ms（大速度）內開始。（有關條件，請參見操作手冊。）
使用INTELLIGENTI/OWRITE(IOWR)和INTELLIGENTI/OREAD(IORD)指令可以進行高速數據傳送。
可以在1pps單元中實現從低速到高速（高500kpps）的精細控制。
通過事先將操作模式寫入PCU存儲，可以從存儲完成定位。
使用完成代碼可以設置三個位置模式?中斷、自動和繼續?以響應范圍廣泛的一系列操作。
每個軸可以定位多達100個模式（順序數據）。
可以通過針對位置數據、速度數據以及加速度數據的PLC梯形圖直接指令完成定位（直接操作）。
這樣可以簡化以下情形的控制：目標位置和速度在操作開始前無法確定時，
或目標位置和速度由于其它情形發生變化時。
操作期間也可以變更目標位置和速度。
中斷進給將軸移動距離，然后根據中斷輸入停止移動。
中斷輸入信號的高速（0.1ms以下）處理確保了的中斷定位。
這樣可以大程度提高進給器的精度。
多樣的功能（例如，示教、馳、齒隙補償、區域、強制中斷以及加速/減速曲線）實現了簡單易用的定位。
...更多相關型號 >>>>
產品名稱: 位置控制單元
型號: CJ1W-NC213
軸數：2軸。
控制輸出I/F：脈沖串集電極開路輸出型。
1、2或4軸的高速度、定位
多樣的功能和優越的性能鑄造緊湊型的設備
此款相當節約空間的位置控制單元(PCU)具有緊湊的
尺寸31×90mm（寬×高），可支持多4軸電機控制。
兩種類型可供選擇：集電極開路輸出和線性驅動器。
因?yàn)榧姌O開路輸出和線性驅動器均針對1、2和4軸型號，
所以可以手頭的應用選擇合適的型號。
定位在從可編程控制器接收指令后2ms（大速度）內開始。（有關條件，請參見操作手冊。）
使用INTELLIGENTI/OWRITE(IOWR)和INTELLIGENTI/OREAD(IORD)指令可以進行高速數據傳送。
可以在1pps單元中實現從低速到高速（高500kpps）的精細控制。
通過事先將操作模式寫入PCU存儲，可以從存儲完成定位。
使用完成代碼可以設置三個位置模式?中斷、自動和繼續?以響應范圍廣泛的一系列操作。
每個軸可以定位多達100個模式（順序數據）。
可以通過針對位置數據、速度數據以及加速度數據的PLC梯形圖直接指令完成定位（直接操作）。
這樣可以簡化以下情形的控制：目標位置和速度在操作開始前無法確定時，
或目標位置和速度由于其它情形發生變化時。
操作期間也可以變更目標位置和速度。
中斷進給將軸移動距離，然后根據中斷輸入停止移動。
中斷輸入信號的高速（0.1ms以下）處理確保了的中斷定位。
這樣可以大程度提高進給器的精度。
多樣的功能（例如，示教、馳、齒隙補償、區域、強制中斷以及加速/減速曲線）實現了簡單易用的定位。
使用Ethernet來實施各種通信協議。
通過在主機上將UDP/IP或TCP/IP與用戶應用程序結合使用或者通過支持軟件 （如CX-Programmer）來實施FINS信息通信歐姆龍CJ1W-NC213。
使用SNTP服務器上的時鐘來自動調整連接到Ethernet網絡的PLC中的時鐘。（單獨需要一個SNTP服務器CJ1W-NC213）
FTP服務器已內置，因此可利用FTP客戶端，使用文件在網絡PLC與工作站或個人計算機之間傳送PLC數據。
可以使用電子郵件將命令發送到PLC，或者也可以設置觸發器以便PLC將PLC數據或Ethernet單元狀態發送到主機歐姆龍CJ1W-NC213。
支持標準的UDP/IP和TCP/IP協議，以便能夠與來自其他制造商的各種設備、工作站、個人計算機和Ethernet模塊進行通信。
SMTP/POP3/SNTP服務器可以使用主機名稱，以代替IP地址。（單獨需要一個DNS服務器。）控制方法/控制輸出接口：脈沖串線性驅動器輸出、脈沖計數器功能歐姆龍CJ1W-NC213。
控制軸數：4軸。
已分配的單元數編號：2。
電流消耗(A)：0.31。
這樣，可以實現高分辨率和高速度。
具備單元同步和更高速度的運動控制功能
具備2或4軸以及集電極開路輸出或線性驅動器輸出的型號。
CJ1W-NC214/NC414具備集電極開路輸出，CJ1W-NC234/NC434線性驅動器輸出歐姆龍位置控制單元。
控制2或4軸。
可以實現伺服電機和脈沖電機以及線性電機和直接驅動器
電機的高速、高分辨率位置控制。
通過高速控制提高生產率
獲得更快的脈沖輸出啟動時間。脈沖輸出從CPU單元發送指令后0.1ms立即啟動。
（先前型號在2ms內啟動脈沖輸出。有關條件和其它詳情，請參見操作手冊歐姆龍位置控制單元。）
脈沖輸出高達4Mpps，可兼容線性電機和直接驅動器電機。這樣，可以實現高分辨率和高速度。
使用更的功能增加附加值
可以使用高速總線同步CPU單元和位置控制單元之間的操作。
可以在多5個單元或20個軸之間進行同步控制歐姆龍位置控制單元。
使用電子凸能可以實現大量應用。
內置高速計數器只通過一個位置控制單元就可以在控制位置時電機的當前值。
支持OMNUCG系列和G5系列伺服電機的對編碼器，啟用對定位系統。
*這樣消除了電源中斷后重新定義原點的需求，可幫助提供額外的附加值。
從直接操作或存儲操作中選擇。可以將多達500個定位序列保存為每個軸存儲操作的數據。
可以為每個序列設置三個結束模式中任意一個：獨立、自動或連續，可以使用重復指令和跳動指令獲取復雜的運動控制。
線性插補、弧形插補、索引表控制、進給器控制以及MPG功能可以用于獲取這些位置控制單元的運動控制單元的功能。
大量的功能讓您可以輕松進行位置控制，包括示教、馳、齒隙補償、區域設置以及S曲線加速/減速。
降低TCO。
所有支持軟件功能集成到了CX-Programmer。結合了數據和其它CX-Programmer功能，
從設計和調試到系統實施和維護的工作效率得以提高。
線性驅動器輸出的位置控制單元生成用于線線性驅動器內部的DC5V電源CJ1W-NC213。
僅提供DC24V電源，就可以進行控制，與帶帶有集電極開路輸出的單元相同歐姆龍CJ1W-NC213。
準備了功能塊，為所有位置控制單元功能提供功能塊。
這可以降低梯形圖編程工作量。甚至可以使用功能塊庫輕松構建使用電子凸輪的同步應用程序。
*減速裝置運轉時不能使用對編碼器。
通過在主機上將UDP/IP或TCP/IP與用戶應用程序結合使用或者通過支持軟件 （如CX-Programmer）來實施FINS信息通信歐姆龍CJ1W-NC213。
使用SNTP服務器上的時鐘來自動調整連接到Ethernet網絡的PLC中的時鐘。（單獨需要一個SNTP服務器CJ1W-NC213）
FTP服務器已內置，因此可利用FTP客戶端，使用文件在網絡PLC與工作站或個人計算機之間傳送PLC數據。
可以使用電子郵件將命令發送到PLC，或者也可以設置觸發器以便PLC將PLC數據或Ethernet單元狀態發送到主機歐姆龍CJ1W-NC213。
支持標準的UDP/IP和TCP/IP協議，以便能夠與來自其他制造商的各種設備、工作站、個人計算機和Ethernet模塊進行通信。
SMTP/POP3/SNTP服務器可以使用主機名稱，以代替IP地址。（單獨需要一個DNS服務器。）控制方法/控制輸出接口：脈沖串線性驅動器輸出、脈沖計數器功能歐姆龍CJ1W-NC213。
控制軸數：4軸。
已分配的單元數編號：2。
電流消耗(A)：0.31。
這樣，可以實現高分辨率和高速度。
具備單元同步和更高速度的運動控制功能
具備2或4軸以及集電極開路輸出或線性驅動器輸出的型號。
CJ1W-NC214/NC414具備集電極開路輸出，CJ1W-NC234/NC434線性驅動器輸出歐姆龍位置控制單元。
控制2或4軸。
可以實現伺服電機和脈沖電機以及線性電機和直接驅動器
電機的高速、高分辨率位置控制。
通過高速控制提高生產率
獲得更快的脈沖輸出啟動時間。脈沖輸出從CPU單元發送指令后0.1ms立即啟動。
（先前型號在2ms內啟動脈沖輸出。有關條件和其它詳情，請參見操作手冊歐姆龍位置控制單元。）
脈沖輸出高達4Mpps，可兼容線性電機和直接驅動器電機。這樣，可以實現高分辨率和高速度。
使用更的功能增加附加值
可以使用高速總線同步CPU單元和位置控制單元之間的操作。
可以在多5個單元或20個軸之間進行同步控制歐姆龍位置控制單元。
使用電子凸能可以實現大量應用。
內置高速計數器只通過一個位置控制單元就可以在控制位置時電機的當前值。
支持OMNUCG系列和G5系列伺服電機的對編碼器，啟用對定位系統。
*這樣消除了電源中斷后重新定義原點的需求，可幫助提供額外的附加值。
從直接操作或存儲操作中選擇。可以將多達500個定位序列保存為每個軸存儲操作的數據。
可以為每個序列設置三個結束模式中任意一個：獨立、自動或連續，可以使用重復指令和跳動指令獲取復雜的運動控制。
線性插補、弧形插補、索引表控制、進給器控制以及MPG功能可以用于獲取這些位置控制單元的運動控制單元的功能。
大量的功能讓您可以輕松進行位置控制，包括示教、馳、齒隙補償、區域設置以及S曲線加速/減速。
降低TCO。
所有支持軟件功能集成到了CX-Programmer。結合了數據和其它CX-Programmer功能，
從設計和調試到系統實施和維護的工作效率得以提高。
線性驅動器輸出的位置控制單元生成用于線線性驅動器內部的DC5V電源CJ1W-NC213。
僅提供DC24V電源，就可以進行控制，與帶帶有集電極開路輸出的單元相同歐姆龍CJ1W-NC213。
準備了功能塊，為所有位置控制單元功能提供功能塊。
這可以降低梯形圖編程工作量。甚至可以使用功能塊庫輕松構建使用電子凸輪的同步應用程序。
*減速裝置運轉時不能使用對編碼器。
