列表三菱變頻器

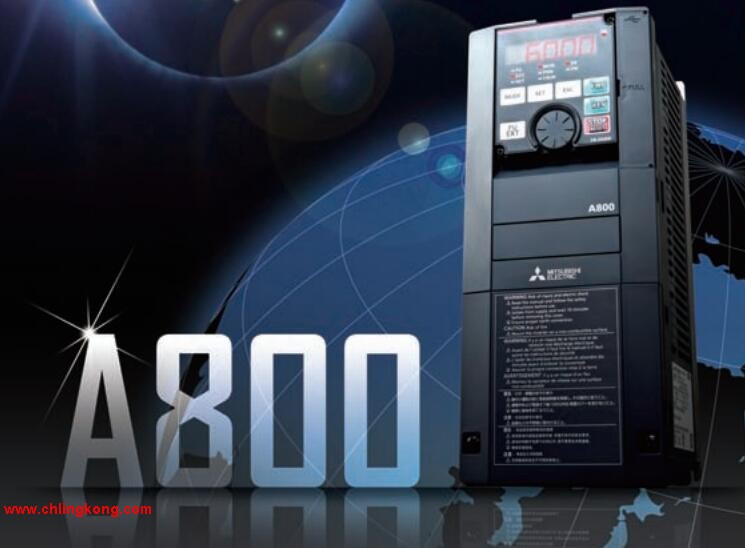

三菱變頻器主要系列有：FR-A800、FR-F800、FR-E700、FR-D700等。
三菱變頻器是利用電力半導體器件的通斷作用將工頻電源變換為另一頻率的電能控制裝置。三菱變頻器主要采用交—直—交方式（VVVF變頻或矢量控制變頻），先把工頻交流電源通過整流器轉換成直流電源，然后再把直流電源轉換成頻率、電壓均可控制的交流電源以供給電動機。三菱變頻器的電路一般由整流、中間直流環節、逆變和控制4個部分組成。整流部分為三相橋式不可控整流器，逆變部分為IGBT三相橋式逆變器，且輸出為PWM波形，中間直流環節為濾波、直流儲能和緩沖無功功率。
三菱變頻器是世界知名的變頻器之一，由三菱電機株式會社生產，在世界各地占有率比較高。三菱變頻器來到中國有20多年的歷史，在國內市場上，三菱因為其穩定的質量，強大的品牌影響，有著相當廣闊的市場，并已廣泛應用于各個領域。
三菱變頻器目前在市場上用量最多的就是A700系列，以及E700系列，A700系列為通用型變頻器，適合高啟動轉矩和高動態響應場合的使用。而E700系列則適合功能要求簡單，對動態性能要求較低的場合使用，且價格較有優勢。
常見故障分析
1、UVT故障
UVT為欠壓故障，相信很多客戶在使用中還是會碰到這樣的問題，
常見的欠壓檢測點都是直流母線側的電壓，經大阻值電阻分壓后采樣一個低電壓值，與標準電壓值比較后輸出電壓正常信號，過壓信號或是欠壓信號。對于三菱A500系列變頻器電壓信號的采樣值則是從開關電源側取得的，并經過光電耦合器隔離，在維修過程中，發現光耦的損壞在造成欠壓故障的原因中占有了很大的比重。
2、E6、E7故障
E6、E7故障對于廣大用戶來說一定不陌生，這是一個比較常見的三菱變頻器典型故障，當然損壞原因也是多方面的。
（1）集成電路1302H02損壞。這是一塊集成了驅動波形轉換，以及多路檢測信號于一體的IC集成電路，并有多路信號和CPU板關聯，在很多情況下，此集成電路的任何一路信號出現問題都有可能引起E6、E7報警；
（2）信號隔離光耦損壞。在IC集成電路1302H02與CPU板之間有多路強弱信號需要隔離，隔離光耦的損壞在元器件的損壞比例中還是相對較高的，所以在出現E6、E7報警時，也要考慮到是否是此類因素造成的；
（3）接插件損壞或接插件接觸不良。由于CPU板和電源板之間的連接電纜經過幾次彎曲后容易出現折斷，虛焊等現象，在插頭側如果使用不當也易出現插腳彎曲折斷等現象。以上一些原因也都可能造成E6、E7故障的出現。
