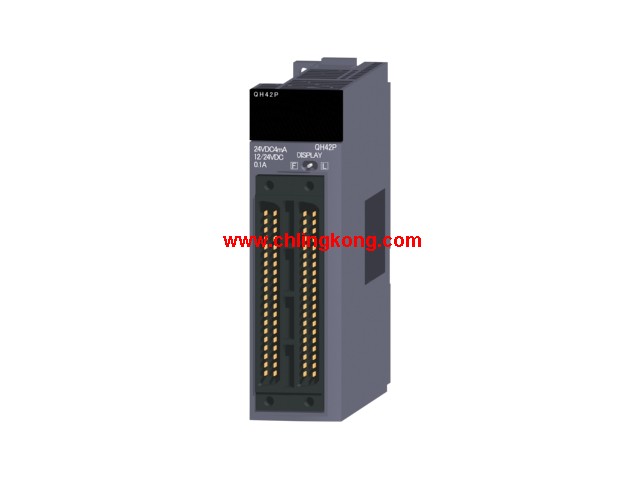

QH42P 額定電流電壓：AC100～240V　0.6A/1點，2.4A/1公共端，8點1公共端三菱QH42P DC輸入/晶體管輸出模塊

品牌: 三菱
產品名稱: DC輸入/晶體管輸出模塊
型號: QH42P
輸入點數：32點。
輸入電壓及電流：DC24V 4mA。
應答時間：1/5/10/20/70ms。
共陽極。
輸出點數：32點。
輸出電壓及電流：DC12~24V 0.1A/點；2A/公共端。
OFF時漏電流：0.1mA；應答時間：1ms。
漏型。
40針連接器。
帶熱防護。
帶短路保護。
帶浪涌吸收器。
借助采樣跟蹤功能縮短啟動時間
利用采樣跟蹤功能，方便分析發生故障時的數據，
檢驗程序調試的時間等，可縮短設備故障分析時間和啟動時間。
此外，在多CPU系統中也有助于確定CPU模塊之間的數據收發時間。
可用編程工具對收集的數據進行分析，
并以圖表和趨勢圖的形式方便地顯示位軟元件和字軟元件的數據變化。
并且,可將采樣跟蹤結果以GX LogViewer形式的CSV進行保存，
通過記錄數據顯示、分析工具GX LogViewer進行顯示。
高速處理，生產時間縮短，更好的性能。
隨著應用程序變得更大更復雜，縮短系統運行周期時間是非常必要的。
通過高的基本運算處理速度1.9ns，可縮短運行周期。
除了可以實現以往與單片機控制相聯系的高速控制以外，
還可通過減少總掃描時間，提高系統性能，
防止任何可能出現的性能偏差。
方便處理大容量數據。
以往無法實現標準RAM和SRAM卡文件寄存器區域的連續存取，
在編程時需要考慮各區域的邊界。
在高速通用型QCPU中安裝了8MB SRAM擴展卡，
可將標準RAM作為一個連續的文件寄存器，
容量多可達4736K字，從而簡化了編程。
因此，即使軟元件存儲器空間不足，
也可通過安裝擴展SRAM卡，方便地?cái)U(kuò)展文件寄存器區域。
變址寄存器擴展到了32位，從而使編程也可越了傳統的32K字，
并實現變址修飾擴展到文件寄存器的所有區域。
另外，變址修飾的處理速度對結構化數據（陣列）的運算起著重要作用，
該速度現已得到提高。
當變址修飾用于反復處理程序（例如從FOR到NEXT的指令等）中時，可縮短掃描時間。

4軸，SSCNET連接型。
2軸/3軸/4軸直線插補。
2軸弧線插補。
控制單位：mm、英寸、度、脈沖。
定位數據數：600個數據/軸。
40針連接器。
輕松實現高速、的定位控制三菱QH42P。
支持多種類型的定位控制，
包括2 ? 4軸直線插補、2軸圓弧插補、速度控制、速度/位置切換控制、路徑控制、等速控制等QH42P
此外，可使用“ GX Configurator-QP”等軟件，
方便地進行定位設置、監視和調試等。
在通過 SSCNET 電纜連接節省了配線的同時，
總電纜距離長可達 30m。
此外，支持通過原點返回?cái)?shù)據設置操作來確定原點位置的對位置系統三菱QH42P。
無需對近點擋塊等進行配線。高速數據通信模塊。
10BASE-T/100BASE-TX。
實時傳輸控制數據，為提高生產效率和設備價值提供支持的高速數據通信模塊。
可經由以太網，將與順序掃描同步的數據傳輸?shù)絇C上的用戶程序。
實現了以往通信方式無法實現的詳細控制數據傳輸，
利用用戶應用程序進行實時數據分析，
為提高生產效率和設備價值提供支持三菱QH42P。5槽。
需要1個電源模塊。
用于安裝大Q系列模塊。
縮短系統停機復原時間。
只需簡單的操作，即可將CPU內的所有數據備份到存儲卡中。
通過定期備份，可始終將新的參數、程序等保存到存儲卡。
在萬一發生CPU故障時，在更換CPU后，可通過簡單的操作，
通過事前備份了數據的存儲卡進行系統復原三菱DC輸入/晶體管輸出模塊。
因此，無需花費時間管理備份數據，也可縮短系統停機時的復原時間。
應用范圍更廣，更先進。
于時代的Q系列CPU產品。
Q系列CPU產品應用范圍廣泛，
提供可編程控制器、過程、冗余、C語言、運動、機械手、CNC的各種CPU，
以滿足各種控制需求三菱DC輸入/晶體管輸出模塊。
通過多CPU配置，可根據使用規模、目的，
構建符合各種控制要求的佳系統。
此外，通過冗余系統，可構建高可靠性系統，
即使發生故障，系統也能繼續運行。程序容量：14K步三菱DC輸入/晶體管輸出模塊。
輸入輸出點數：1024點。
輸入輸出元件數：2048點。
在一個Q系列系統中可以組合多達4個CPU，
以提供滿足您應用要求求的理想解決方案QH42P。
不斷越，勇攀Q系列。
強化安全功能。
可設定長32字符的文文件密碼三菱QH42P。
除了英文字母、數字以外，還可使用特殊字符，
進一步增強了密碼的安全性。
此外，僅允許預先注冊過的設備訪問CPU，
從而攔截了非授權用戶的訪問。
因此可防止重要程序資產的流出，保護知識產權。
